雙頻并發無線路由器無線WDS

　　隨著網絡的普及,家庭中能上網的設備越來越多,使用無線路由器成為用戶不二的選擇,無線路由器在家庭中的應用也被用戶所關注，那么你知道雙頻并發無線路由器無線WDS的設置方法嗎?下面是www.httjzl.cn整理的一些關于雙頻并發無線路由器無線WDS的相關資料，供你參考。

　　雙頻并發無線路由器無線WDS的設置方法：

　　雙頻并發無線路由器支持2.4GHz和5GHz頻段的無線WDS功能，使用無線WDS功能可以起到增強無線信號強度、拓展無線覆蓋區域的作用，同時可以避免一般單頻無線路由器使用無線WDS功能帶來的信道干擾問題，無線覆蓋高速穩定。

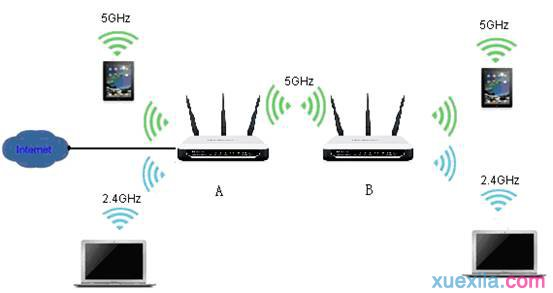

　　如下圖所示是MW4530R與MW4530R進行WDS的一般拓?fù)浣Y(jié)構，其中心思想就是在5GHz頻段開啟WDS，使兩個MW4530R無線橋接起來，同時使用2.4GHz和5GHz頻段進行無線覆蓋，用于無線客戶端的接入。下文將介紹如何使用兩個MW4530R實現無線WDS并且在2.4GHz和5GHz實現無線漫游。

　　無線漫游的設置要點：MW4530R A、B在2.4GHz或者5GHz下SSID相同，無線加密方式及密鑰都相同，并且設置不產生干擾的無線信道(2.4GHz頻段信道編號相減至少是5，5GHz由于開啟WDS功能，信道必須相同)。

　　步驟一、MW4530R A設置2.4GHz及5GHz頻段基本信息及無線安全。

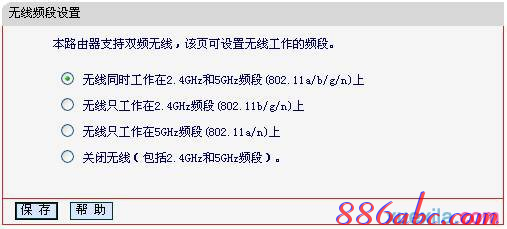

　　1. 打開MW4530R A的設置頁面(默認192.168.1.1)，打開菜單“無線頻段設置”，選擇“無線同時工作在2.4GHz和5GHz頻段上”，點擊“保存”。

　　2. 打開菜單“無線設置2.4GHz”——“基本設置”，設置MW4530R A的無線SSID，此例為“Mercury_2.4GHz”，信道設為“1”，點擊“保存”，如下圖所示。

　　3. 打開菜單“無線設置2.4GHz”——“無線安全設置”，設置無線安全，建議選擇WPA-PSK/WPA2-PSK加密方式，加密算法選擇“AES”并輸入“PSK密碼”，點擊“保存”，如下圖所示。

　　4. 打開菜單“無線設置 5GHz”——“基本設置”，設置SSID，此例為“Mercury_5GHz”，并指定“無線信道”(此例選擇157)，點擊“保存”，如下圖所示。

　　5. 打開“無線設置 5GHz”——“無線安全設置”，設置無線安全，建議選擇WPA-PSK/WPA2-PSK加密方式，加密算法選擇“AES”并輸入PSK密碼，點擊“保存”并重啟路由器使配置生效，如下圖所示。

　　步驟二、MW4530R B設置2.4GHz及5GHz頻段基本信息及無線安全，并在5GHz頻段開啟WDS橋接前端A路由器 。

　　1. 打開MW4530R B的設置頁面(默認192.168.1.1)，打開菜單“無線頻段設置”，選擇“無線同時工作在2.4GHz和5GHz頻段上”，點擊“保存”。

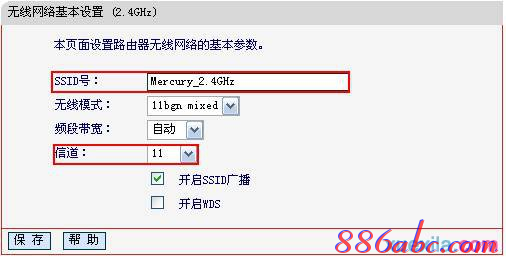

　　2. 打開菜單“無線設置2.4GHz”——“基本設置”，設置MW4530R B的無線SSID，設置與MW4530R A 2.4GHz頻段相同的SSID“Mercury_2.4GHz”，為了避免與A路由器產生無線干擾，信道選擇與MW4530R A不會干擾的信道(此例選擇11)，點擊“保存”，如下圖所示。

　　3. 打開菜單“無線設置2.4GHz”——“無線安全設置”，設置與MW4530R A相同的無線安全，安全類型選擇“WPA-PSK/WPA2-PSK”，加密算法選擇“AES”并輸入與MW4530R A在2.4GHz頻段相同的PSK密碼，點擊“保存”，如下圖所示。此時2.4GHz頻段的無線漫游已經設置完成。

　　4. 打開菜單“無線設置5GHz”—“基本設置”，設置與MW4530R A 5GHz頻段相同的SSID“Mercury_5GHz”及信道“157”，勾選“開啟WDS”，如下圖所示。

　　點擊“掃描”，掃描環境中所有使用5GHz頻段設備的SSID，如下圖所示。

　　5. 選擇MW4530R A的SSID，點擊“連接”，選擇與MW4530R A 5GHz頻段相同的密鑰類型WPA-PSK/WPA2-PSK，并輸MW4530R A 5GHz頻段設置的密鑰，完成之后點擊“保存”，如下圖所示。

　　6、打開“無線設置 5GHz”——“無線安全設置”，設置與MW4530R A 5GHz頻段相同的無線安全，安全類型選擇“WPA-PSK/WPA2-PSK”，加密算法選擇“AES”并輸入與MW4530R A在5GHz頻段相同的PSK密碼，點擊“保存”并重啟設備，如下圖所示。

　　步驟三、修改MW4530R B管理IP地址，避免與無線路由器A的管理IP相同產生沖突。

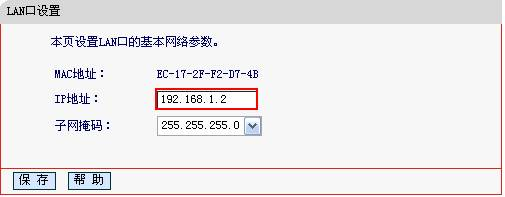

　　打開MW4530R B的設置頁面(默認192.168.1.1)，打開菜單“網絡參數”—“LAN口設置”將IP地址改為“非192.168.1.1”(本例中修改為192.168.1.2)，點擊“保存”，如下圖所示。

　　步驟四、關閉MW4530R B DHCP服務器，保留主路由(此例中主路由為MW4530R A)的DHCP服務器。

　　打開MW4530R B的設置頁面(默認192.168.1.1)，打開菜單“DHCP服務器”，選擇“不啟用”，點擊“保存”并重啟路由器，如下圖所示。

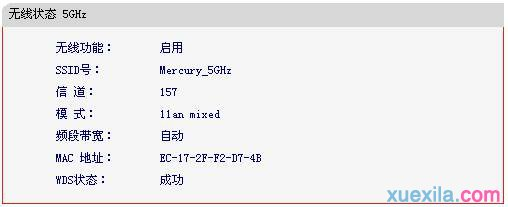

　　重啟之后進入MW4530R B管理界面(此例為192.168.1.2)，打開菜單“運行狀態”，查看“無線狀態 5GHz”的“WDS狀態”顯示“成功”，如下圖所示。

　　此時MW4530RA和B在5GHz頻段的WDS就已經設置完成了，2.4GHz和5GHz的無線終端設備均可使用MW4530R的無線信號進行上網。
