概述：撥號網絡，就是我們常見的電腦連網，需要點“寬帶連接”的撥號式上網，它有一固定的上網用戶名和密碼（也可稱之為上網賬號和密碼）

一、線路的連接。我們常見的幾種撥號網絡連接情況如下：
①：有“ADSL貓”的寬帶網絡。比如直接從電信、聯通等運營商所接電話線入戶網絡，配有“貓”。如下圖：

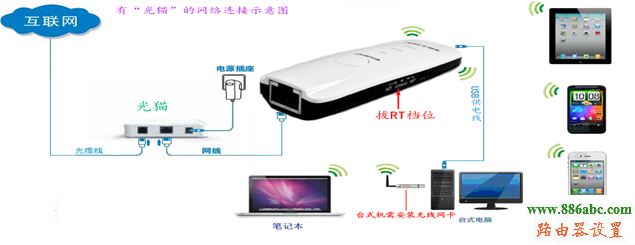

②：有“光貓”的光纜入戶光纖網絡。用如下圖：

③：無“光貓”的網線入戶光纖網絡。如下圖：

④：“小區寬帶撥號”的網線入戶網絡。如下圖：

注：從上述四種方案，雖接入網絡（入戶網絡）不同，但都有個共同特性：那就是都需要點“寬帶連接”，電腦才能上網。

   接入電源到MP01后，路由器上WIFI指示燈是否有閃爍（大約1秒閃爍一次）。當網線接入網口后，路由器上WLAN指示是否有亮或閃爍，若不亮，則表示為線路不通，請重新接入網線或更換網線或重作水晶頭。指示燈狀態及模式選擇說明如下圖：

二、無線連接。手機無線連接到MP01/02上。（包含安卓系統手機、蘋果系統手機的配置，詳細如下）
①、從手機菜單項的“設置”項，開啟手機中的無線WIFI設置項，進入無線搜索列表中。如下圖：

②、找到要連接的SSID（比如本例當中的B-LINK-MP02），并連接它。如下圖：

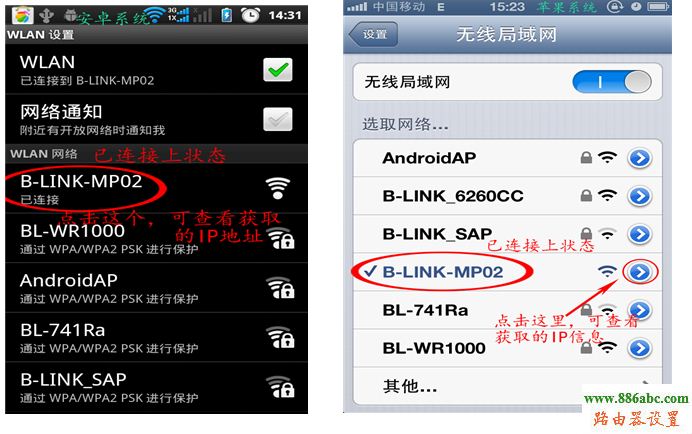

③、連接成功后的狀態，如下圖所示：

三、查看手機連接后，獲取的IP地址是否正確。（包含安卓系統手機、蘋果系統手機，詳細如下）
  （只要當正確獲取到MP01/02的192.168.16.X的IP地址后，才能作第四步的操作）
安卓系統：點擊已連接上的SSID（本例中的MP02），就會出現如下圖IP地址信息；

四、登錄路由器WEB頁面。
   ①、找到手機系統自帶的瀏覽器，（這里一定要找到系統自帶的瀏覽，像UC、QQ、360、百度等瀏覽器，很多是登錄不進WEB管理頁面里），如下圖所示：

②、打開系統自帶瀏覽器，輸入登錄IP（也就是路由器的網關，默認網關是192.168.16.254），如下圖所示：

③、輸入登錄用戶名和密碼，默認均為“admin”，小寫字母。如下圖所示：

五、設置路由器。
   （手機登錄到路由器的WEB頁面后，與電腦登錄是完全一樣；因手機屏幕有限，截圖比較小，不便于說明。以下是電腦截圖，便于您操作）
   找到“網絡設置”－“廣域網”，在廣域網模式中選擇“ADSL虛擬撥號（PPPOE）”這項，在下面填入自己寬帶上網帳號和密碼（也就是原電腦上網時“寬帶連接”里的用戶名和密碼），此處一定要填入正確，否則，路由器不可能撥上號。如下圖：

   小提示：路由器中的“ADLS虛擬撥號”或“PPPOE”就相當于電腦中的“寬帶連接”，這幾個是一個意思，即路由器的“PPPOE”＝電腦中的“寬帶連接”，不同的是，電腦“寬帶連接”需要手動去點，而路由器中的這個，是通上電（在線路接入正確的情況）自動連接上。

六、無線密碼的設置。
   找到“無線設置”－“安全設置”，安全模式選“WPA2-PSK”，WPA算法選“AES”，密碼在8-15位之間（密碼太長，在無線連接時容易出錯），設置好后，點“重啟路由”讓路由器生效。如下圖：
   （注：當點“重啟路由”后，表示當前路由器正在重啟生效中，無線必定會斷開，只需等待1分鐘后，無線重新搜索，并輸入設定的無線密碼，再次連接）

   注：此處獲得的廣域網IP信息是動態的，只要有獲得IP信息即可，不用管是多少。若未獲得廣域網IP信息，請核對PPPOE中填入的上網帳號和密碼的正確性
