概述：撥號網絡，就是我們常見的電腦連網，需要點“寬帶連接”的撥號式上網，它有一固定的上網用戶名和密碼（也可稱之為上網賬號和密碼）

一、線路的連接。我們常見的幾種撥號網絡連接情況如下：

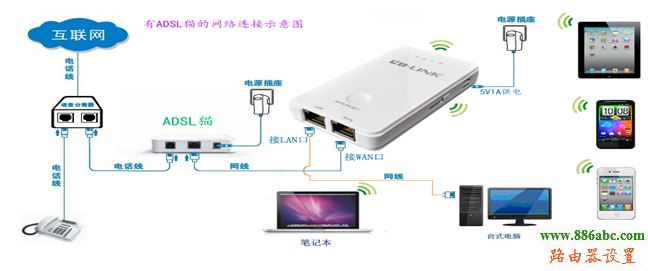

①：有“ADSL貓”的寬帶網絡。比如直接從電信、聯通等運營商所接電話線入戶網絡，配有“貓”。如下圖：

②：有“光貓”的光纜入戶光纖網絡。用如下圖：

③：無“光貓”的網線入戶光纖網絡。如下圖：

④：“小區寬帶撥號”的網線入戶網絡。如下圖：

注：從上述四種方案，雖接入網絡（入戶網絡）不同，但都有個共同特性：那就是都需要點“寬帶連接”，電腦才能上網。

   接入電源到WR1230G后，路由器上WIFI指示燈是否有閃爍（大約1秒閃爍一次）。當網線接入WAN口和LAN口后，路由器上WAN和LAN指示是否有亮或閃爍，若不亮，則表示為線路不通，請重新接入網線或更換網線或重作水晶頭。指示燈狀態及模式選擇說明如下圖：

二、配置電腦網卡。（包含XP系統、WIN7系統下的配置，詳細如下）
   注：第二步和第四步，目的只有一個，就是讓電腦“本地連接”網卡能獲取到WR1230G由器的IP地址，為設置WR1230G路由器做準備。因此您若懂這兩步，可以跳過這兩大步，直接到第四步

A、XP系統下網卡的配置：
①、在桌面上右擊“網上鄰居”，選擇屬性，如下圖：

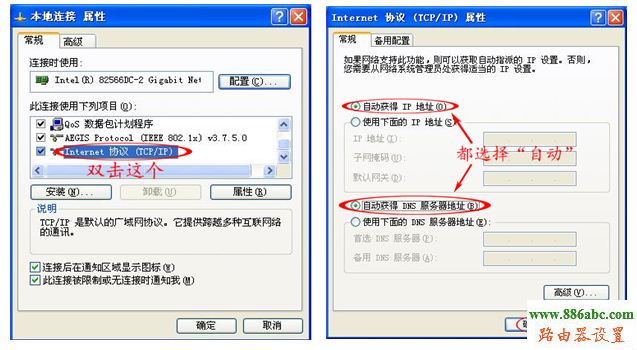

③、雙擊“TCP/IP協議”，兩項都選擇“自動獲得”，如下圖：

B、WIN7系統下網卡配置：
①、在桌面上右下角網絡標志上右擊，選擇“打開網絡和共享中心”，如下圖：

④、雙擊“TCP/IP協議”，兩項都選擇“自動獲得”，如下圖：

三、查看本地連接獲取的IP地址。（包含XP系統、WIN7系統下，詳細如下）
   （注，此步是為了更準確的確定電腦是否與路由器連接，進一步為設置WR1230G路由器做準備。因此您若懂，此步可以跳過，直接到第四步）

A、XP系統下網卡的配置：
①、在“無線網絡連接”上，雙擊。如下圖：

A、WIN7系統下網卡的配置：

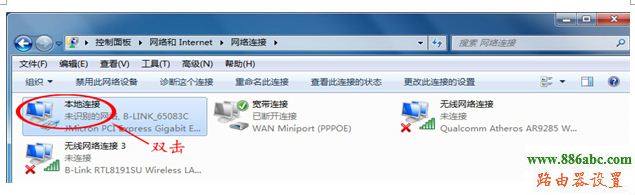

①、在“無線網絡連接”上，雙擊。如下圖：

②、點“支持”選項卡，查看獲得的IP地址是否為192.168.16.X（只有獲取這類IP，才能做第五步）。如下圖：

五、登錄路由器WEB頁面。

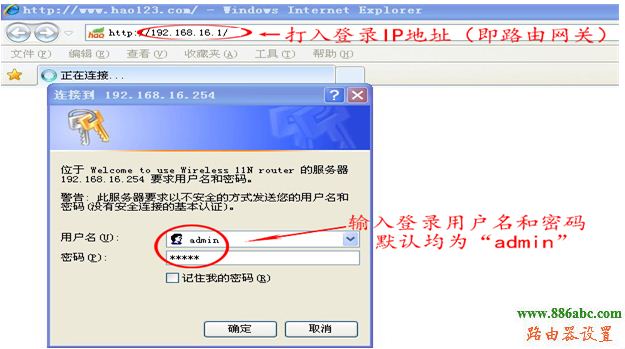

   打開電腦的IE瀏覽器，在地址欄里輸入“192.168.16.1”，輸入登錄用戶名和密碼（默認均是admin）。如下圖：

六、設置路由器。
   找到“網絡設置”－“廣域網”，在廣域網模式中選擇“ADSL虛擬撥號（PPPOE）”這項，在下面填入自己寬帶上網帳號和密碼（也就是原電腦上網時“寬帶連接”里的用戶名和密碼），此處一定要填入正確，否則，路由器不可能撥上號。如下圖：

   小提示：路由器中的“ADLS虛擬撥號”或“PPPOE”就相當于電腦中的“寬帶連接”，這幾個是一個意思，即路由器的“PPPOE”＝電腦中的“寬帶連接”。不同的是，電腦“寬帶連接”需要手動去點擊連接，而路由器中的這個，是通上電（在線路接入正確的情況）自動連接上。

七、無線密碼的設置。

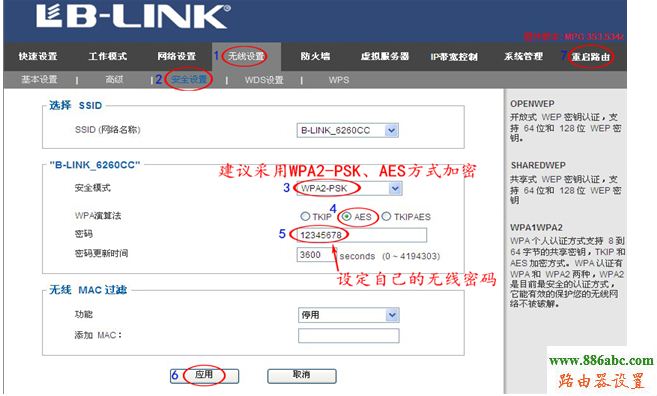

   找到“無線設置”－“安全設置”，安全模式選“WPA2-PSK”，WPA算法選“AES”，密碼在8-15位之間（密碼太長，在無線連接時容易出錯），設置好后，先點“應用”，再點“重啟路由”讓路由器生效。如下圖：
   （注：當點“重啟路由”后，表示當前路由器正在重啟生效中，若是無線連接的，無線必定會斷開，只需等待1分鐘后，無線重新搜索，并輸入設定的無線密碼，再次連接）

八、檢驗是否成功撥上號。

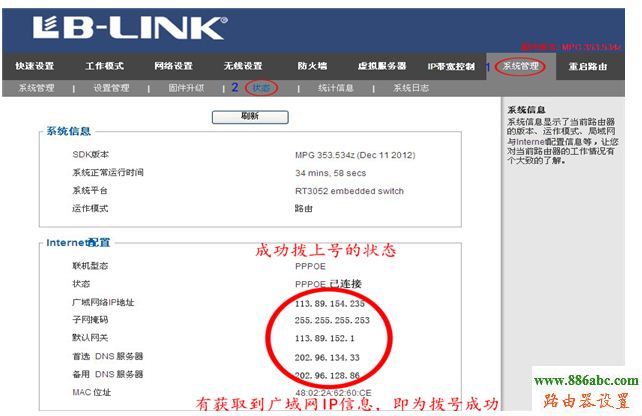

   再次登錄進入192.168.16.1管理頁面里，找到“系統管理”－“狀態”，看“Interent配置”中，是否獲得了廣域網IP信息。如下圖：

   注：此處獲得的廣域網IP信息是動態的，只要有獲得IP信息即可，不用管是多少。若未獲得廣域網IP信息，請核對PPPOE中填入的上網帳號和密碼的正確性
