現在國內有很多朋友都使用了dlink路由器，下面我來給大家詳細介紹dlink路由器硬件安裝與dlink路由器設置上網圖解,有需要學習的同學可參考參考。
步驟一：連接DI-524M無線寬帶路由器到您的網絡

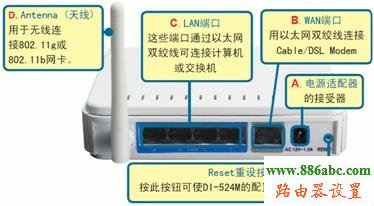

1．首先將DI-524M的12V交流電源適配器接頭插入DI-524M后面板的電源插孔處，另一端接入電源插座。當通電之后會看到前面板的Power指示燈（電源指示燈）亮。待DI-524M啟動完畢后再進行下一步的操作。
2．將連接至DSL/Cable Modem的網絡線接到DI-524M的WAN端（即Internet口）。
3．將與計算機或其他設備連接的網絡線接在LAN端（有1～4個口）任意一個端口。

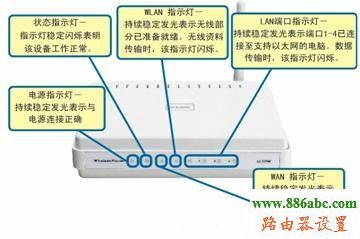

完成連接設定后，DI-524M的面板燈應為：
(1)電源指示燈：恒亮;
(2)系統狀態指示燈：約每秒閃爍一次;
(3)WAN口指示燈：不定時閃爍;
(4)無線網絡指示燈：不定時閃爍;
(5)LAN口指示燈：不定時閃爍(接有電腦)
步驟二：連接其他計算機至DI-524M
用其他的以太網線，將需要通過DI-524M無線寬帶路由器上網的具有以太網接口的其他計算機連接到DI-524M后面板上剩余的3個LAN端口上；還可以將已安裝好無線網卡的計算機放置在DI-524M附近來通過其上網。
依照上面的兩個步驟的方法連接路由器之后，您的現行網絡架構應為下圖的方式，或者如果您是小區寬待，可能直接將網線接入DI-524M的WAN端，而不是接入Modem，使用有線連接的PC則連至DI-524M的LAN口中的一個，使用無線連接的PC則經過接在電腦上的無線網卡與DI-524M無線連接。
步驟三：本地連接配置（做設置時請您將PC通過網線連接至DI-524M的LAN口之一）
1．首先查看一下您的計算機本地連接的IP地址
（1）您正在使用的計算機桌面上，右鍵單擊“網上鄰居”，選中“屬性”。彈出“網絡連接”窗口。

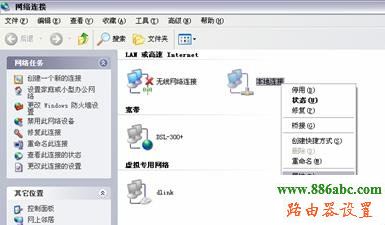

(2)右鍵單擊本地連接-屬性
（3）在隨后彈出的“本地連接 屬性”對話框中，選擇Internet協議（TCP/IP），然后點擊下方的屬性按鈕。
在隨后打開的窗口里，選擇“自動獲得IP地址”，單擊確定，再回到前一個界面之后點擊關閉。當您的計算機連接到DI-524M時，計算機即會自動獲得IP地址。
稍待15秒左右之后，當本地連接顯示已連接上時：

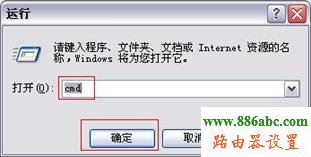

單擊“開始”－“運行”，在“打開”處敲入cmd，點擊確定。

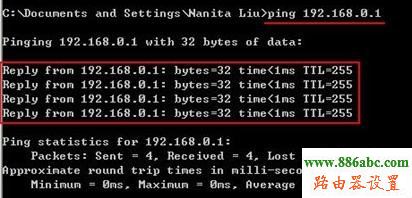

進入MS-DOS命令提示符窗口下，鍵入ping 192.168.0.1并回車。
如果出現“Reply from 192.168.0.1: bytes=32 time<1ms TTL=64”字樣則說明計算機已經和DIR-300連接成功，可以進行下一步配置。
步驟四：DI-524M無線路由器的網絡配置
打開瀏覽器，本文以IE瀏覽器為例，在瀏覽器的地址欄鍵入192.168.0.1回車（在未連接至Internet的情況下，只要您使用網線將PC和路由器的LAN端口中的一個連接起來或者通過無線連接即可打開路由器配置界面，但在進行路由器的配置時請您使用有線連接至DI-524M）。

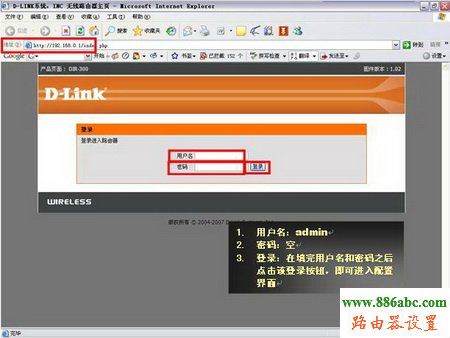

在出現的界面中，用戶名填寫admin，密碼默認情況下為空，然后點擊登錄進入下面的配置界面。
從這個界面可以看到，您能夠通過兩種方法對路由器進行網絡連接的設置：一是使用配置向導，二是使用手動配置。如果您只需要進行WAN端口配置，那么使用設置向導即可。下面針對配置向導的使用進行說明。
使用配置向導進行設置
在上圖所示的界面中點擊“因特網連接安裝向導”，進入網絡連接向導窗口。

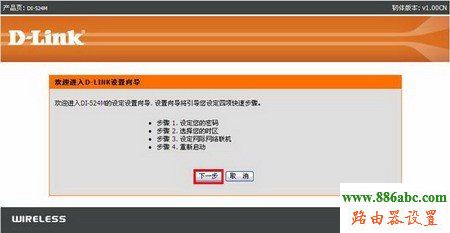

點擊網絡連接向導后顯示網絡連接設置的步驟，你在了解該步驟之后，即可點擊下一步，進行設置。

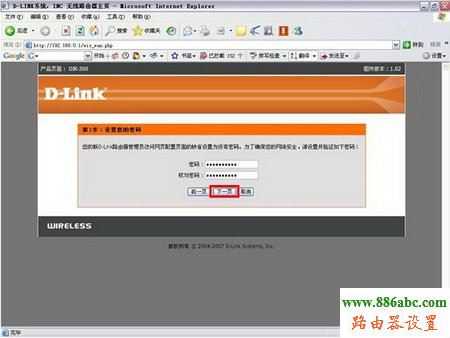

點擊下一頁之后，在下面的窗口中進行管理密碼的設定。
默認狀況下，進入路由器配置界面的管理密碼為空，為了保證該設備的安全，您可以設置一個密碼，以防止別人更改您的路由器的配置；請您將所設置的登錄密碼記下，否則日后可能無法登錄DI-524M的設置界面；如果忘記登錄密碼的話，您將路由器進行復位操作，具體方法請參見相應說明。在填入兩遍密碼后，點擊下一步，進入時區的設置。您也可以不設置密碼，那么直接點擊下一步即可。
如果你在中國地區，可以在下拉菜單中選擇GMT＋8：00時區，然后單擊下一步，進入網絡連接的設置。

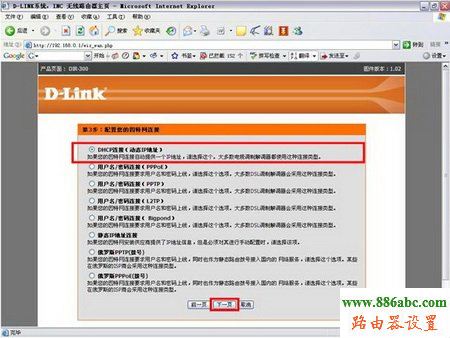

總共用八種方式的選擇，包括DHCP 連接（動態IP地址）、用戶名/密碼 連接（PPPoE方式）、戶名/密碼 連接（PPTP方式）、戶名/密碼 連接（L2TP方式）、戶名/密碼 連接（Bigpond）、靜態IP地址連接、俄羅斯PPTP、方式。路由器默認狀態下WAN端的配置為DHCP連接（動態IP地址）。注：上圖所選為DHCP IP方式，僅僅為后面的說明做一標注，您所選擇的連接方式還要根據您實際的網絡環境做選擇。
如果您不清楚要選擇何種類型可參考以下類型：
A．若您電腦直接接上ADSL或Cable Modem時，不需要做任何連接相關設置即可連至網絡的話，請選擇DHCP連接；
B．若您電腦直接接上ADSL Modem時，需要設定ADSL帳戶/密碼后，而且需要進行連接動作后才可以連接至網絡的話，請選擇PPPoE；
C．若您電腦直接接上ADSL或Cable Modem時，需要另外指定一個固定的IP地址后才可以連接至網絡的話，請選擇靜態IP地址連接。
D．或者您也可以與您的網絡服務供應商ISP聯系。
下面以動態IP地址、PPPoE和靜態IP地址這三種常用的方式為例進行分別說明。
（1）DHCP 連接（動態IP地址）
首先在上圖中點選DHCP 連接，然后點擊下一頁。
在這里可以選擇是否將PC的MAC地址克隆到路由器中，也可以選擇是否填入主機名。然后點擊下一頁。

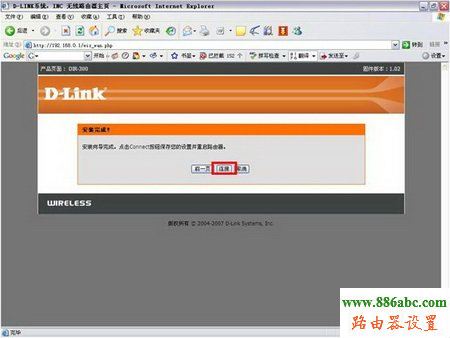

系統提示您網絡連接已經設置完成，點擊連接以保存設置并重啟路由器。

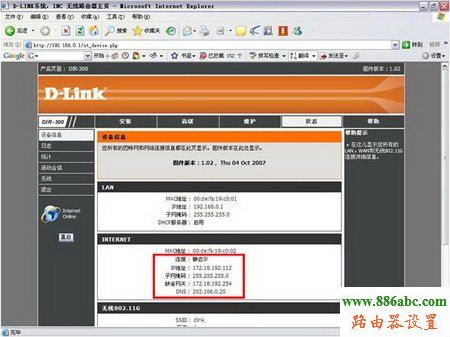

在系統狀態界面中，您可以看到在WAN端的IP地址已經出現數值，說明DHCP聯機已經成功。
（2）用戶名/密碼 連接（PPPoE）：PPPoE方式連接

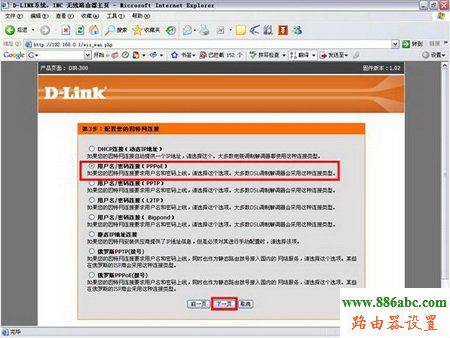

點選用戶名/密碼連接，然后單擊下一頁。
您需要在如下的界面中填入用戶名，密碼，確認密碼這三項信息。
填好之后點擊下一頁。
系統提示您網絡連接已經設置完成，點擊連接以保存設置并重啟路由器。

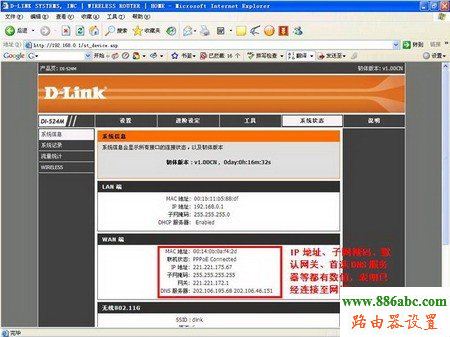

然后可以在系統狀態界面中看到PPPoE已經連接上。
注：如果您是每月限時上網的用戶，請您注意還要在手動配置界面中查看聯機方式的選擇，聯機方式一般默認狀態下為自動聯機，即只要路由器開啟就會自動偵測網絡，如果此時與網絡連接正常，便會自動連接到Internet，而不管您是否開啟電腦上網，因此還請您在不使用路由器的情況下將其斷電，以免造成高昂的網絡服務費用。
（3）固定IP地址 連接
勾選固定IP地址連接，然后點擊下一步。
點擊下一步后，在配置界面填入ISP提供給您的IP地址、子網掩碼、默認網關、首選DNS服務器地址等信息。
注：上圖中所填寫的IP設置只是一個范例，請不要照此輸入您的設置。
設置完畢后點擊下一頁。
系統提示您網絡連接已經設置完成，點擊下一頁以保存設置并重啟路由器。
然后在系統狀態界面中可以看到網絡已經連接上。
至此，按照設置向導所進行的網絡連接部分的配置就已經完成。
以上網絡連接設置向導您只需要進行一次，之后其余的電腦只需要在操作系統中做TCP/IP相關設置即可，您可以參考本文上述設置中的步驟三。
步驟五：DI-524M無線網絡設置
在這個步驟中，可以為您的無線網絡進行安全設置。如果您不想修改默認配置的話，也可以跳過此步驟（默認SSID為dlink，無加密）。如果設置請參考如下步驟。

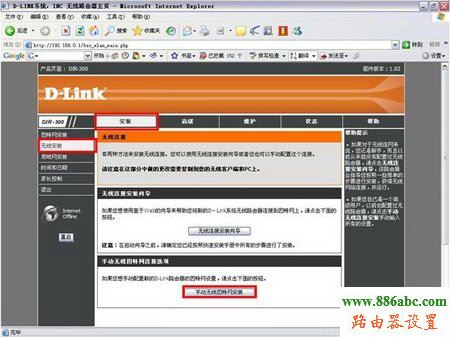

在設置向導—配置向導，點擊無線安全配置向導。

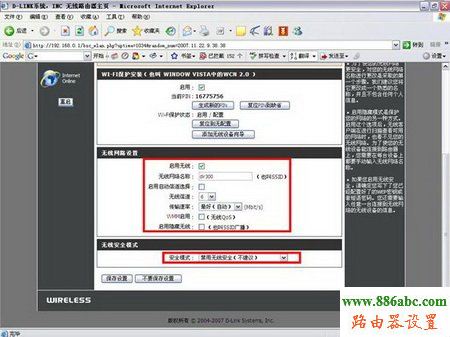

在如下圖所示的無線網絡界面中，可以看到有三項無線設置：分別是Wi-Fi保護安裝、無線網絡設置和無線安全模式。
（1）Wi-Fi保護安裝（WPS），使用無線WPS功能時要求路由器和客戶端無線網卡均支持WPS才可以使用。在不使用該功能時可以將其啟用后面的對勾取消（在“WI-FI保護安裝”設置項中的第一設置選項“啟用”的隊勾取消）。
（2）無線網絡設置
在這部分的設置中，您可以主要配置以下幾項：
A．首先要啟用無線，即勾選“啟用無線”這一項；
B．無線網絡名稱（SSID）：默認狀態下為dlink，可以自行更改您所希望的無線網絡名稱；
C．無線信道：一般默認為6；
（3）無線安全模式
A．默認狀態下無安全模式，即無加密。你可以保持該狀態不去配置，然后直接點擊保存設置，以保存前面的設置。
B．啟用加密，這里推薦你使用WEP加密方式。
在下圖所示的安全模式下拉菜單中選擇“啟用WEP無線安全”，然后在下方彈出的WEP加密設置中填入以下信息：
WEP加密：可選64Bit或者128Bit；
缺省WEP密鑰：可以選擇默認WEP密鑰1；
WEP密鑰：如果選擇的是64Bit，那么可以填寫5位ASCII碼或者10位HEX密鑰；

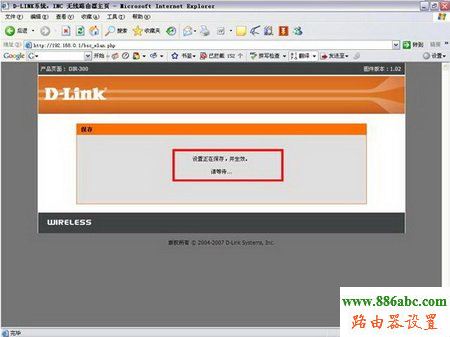

設置完成后點擊保存設置。出現如下界面，稍待片刻便會回到原配置界面表明配置已經保存生效。
至此完成無線網絡安全的相關設置。
步驟六：用配有無線網卡的計算機上網的配置步驟
本文以Win XP OS為例，計算機自帶無線網卡。

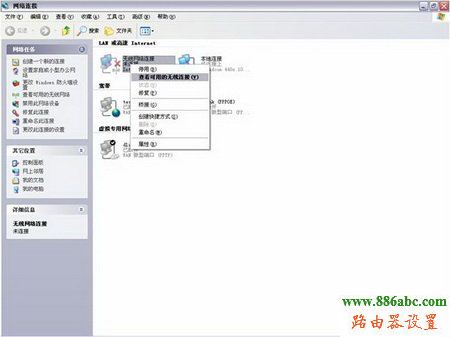

1．打開“網絡連接”，右鍵單擊無線網絡連接以啟用無線網絡。

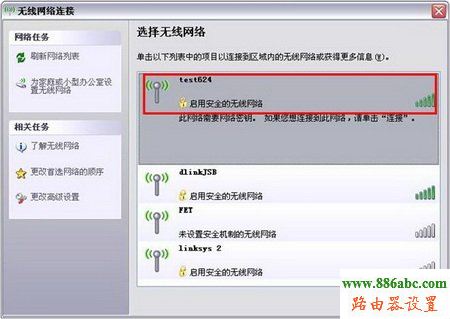

2．無線網卡啟用之后，單擊查看可用的無線網絡。
3．當找到無線網絡時（該無線連接的名稱即為您在DIR-300無線網絡設定中所填寫的無線網絡SSID），點擊連接；
無加密的情況下：
如果沒有設置密鑰，那么點擊連接后，會自動連接至無線網絡。

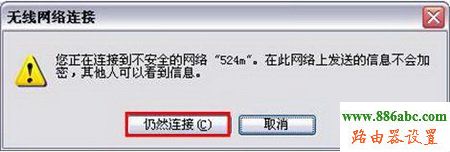

彈出如下提示框，點擊仍然連接即可。

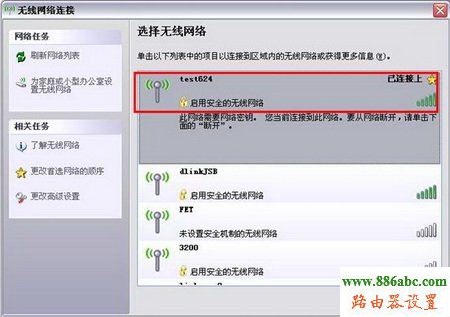

當出現如下界面時，表明無線網絡已連接成功。
無線網絡有加密的情況下
如果之前路由器有做過加密方式和密鑰的設置，您可以根據提示輸入密鑰，點擊確定后即可連接到無線網絡中。

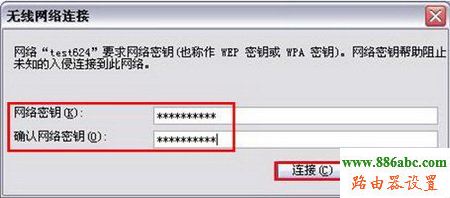

由于之前已經做過加密，則此時彈出無線連接需要填入網絡密鑰的對話框，這時只要您填入在路由器中設置的密鑰即可，密鑰正確填寫兩遍。
填好之后，點擊連接，稍等片刻，就會連接到無線網絡中。
