背景

多WAN口路由器可以起到疊加帶寬、鏈路備份等作用。在實際生活中多WAN口路由器得到了廣泛的應用，但是由于端口數量限制，實際的生活中通常僅能使用雙WAN口、三WAN口進行通信等。TL-ER6520G可在一個物理端口上劃分多個虛擬子接口，可以同時向多個貓進行撥號操作，在一個物理端口上實現多WAN口路由器的功能。

拓?fù)浣Y(jié)構

如下圖所示，TL-ER6520G的WAN1口接在前端交換機的24端口，交換機的1-10端口接了10臺調制解調器，可通過設置實現在WAN1口同時撥通這10條線路。

在TL-ER6520G里的設置

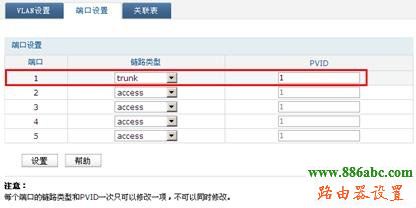

1、復位路由器，手動配置PC1的IP地址、網關、子網掩碼等參數，進入路由器管理界面。在基本設置--端口設置里設置端口1的鏈路類型為trunk。

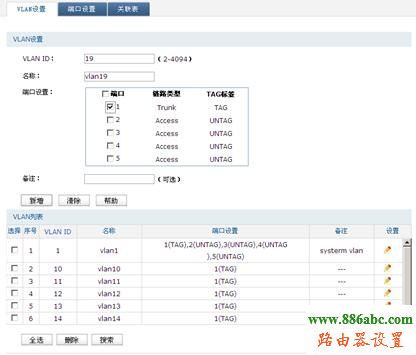

2、在基本設置—VLAN設置里添加VLAN10-20，端口都設置為1。

3、在基本設置—區段設置里添加區段WAN1。

4. 在區段WAN1里添加eth接口wan1_eth10，vlan ID為10。

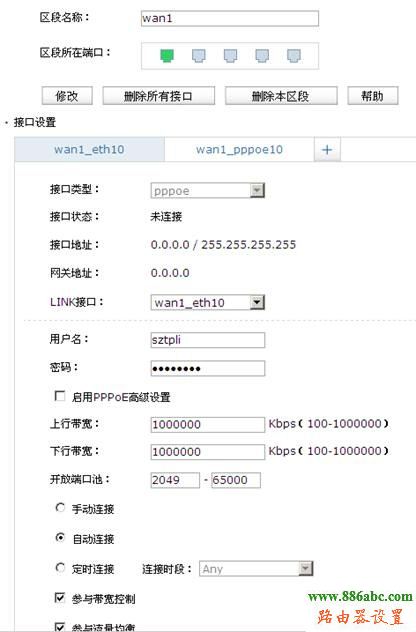

5、在WAN1區段新建pppoe接口wan1_pppoe10，LINK接口為wan1_eth10,輸入寬帶運營商提供的用戶名和密碼，點擊保存。

6、依次新建eth端口wan1_eth11---wan1_eth19,vlan ID依次為11—19。新建pppoe接口wan1_pppoe11—wan1_pppoe19,link接口依次為wan1_eth11—wan1_eth19，分別輸入運營商提供的用戶名和密碼，點擊保存。

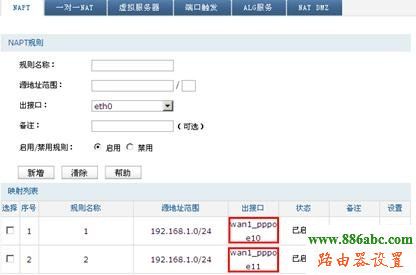

7、在傳輸控制—NAT設置里添加10條NAPT條目，源地址都是LAN地址段，出接口依次為wan1_pppoe10---wan1_pppoe19。

交換機設置

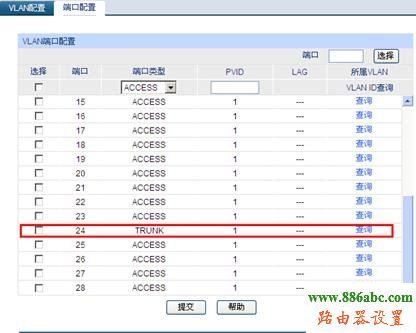

1、進入TL-SL2428管理界面，在VLAN—端口設置里設置24號端口的端口類型為TRUNK。

2、在VLAN—VLAN配置里添加vlan10,端口為1、24；vlan11,端口為2、24；vlan12,端口為3、24；vlan13,端口為4、24；vlan14,端口為5、24；vlan15,端口為6、24；vlan16,端口為7、24；vlan17,端口為8、24；vlan18,端口為9、24；vlan19,端口為10、24。

此時，就可以在路由器的WAN1口正常進行撥號了。
