飛魚星路由器pptp vpn多網段訪問

　　飛魚星通過創新技術不斷提升網絡使用質量，與用戶合作創建智能、高效、人性化的網絡管理平臺，那么你知道飛魚星路由器pptp vpn多網段訪問的設置方法嗎?下面是www.httjzl.cn整理的一些關于飛魚星路由器pptp vpn多網段訪問的相關資料，供你參考。

　　飛魚星路由器pptp vpn多網段訪問的設置方法：

　　一、用戶環境及具體需求：

　　一位飛魚星VE系列用戶，總公司使用VE1260，內網使用三層交換機，劃分了VLAN;分公司使用VE982，具體網絡拓?fù)浣Y(jié)構及IP地址規劃如圖(一)：

　　圖(一)網絡拓?fù)鋱D

　　現用戶要在總公司和分公司即VE1260和VE982之間，建立PPTP VPN，并且用戶想要實現分公司通過網對網VPN撥入總公司后，能夠訪問到總公司內網所有網段，包括三層交換機下其它網段。

　　要實現用戶以上需求，可參考以下配置方式。

　　二、具體配置步驟

　　(一)分公司與總公司基礎上網設置

　　1、分公司網絡拓?fù)浣Y(jié)構相對簡單，按照常規配置即可輕松訪問互聯網。(在此不再詳細說明)

　　2、要保證總公司所有計算機都能正常上網，具體配置步驟請參考：http://www.adslr.com/know/kshow.aspx?classid=20&id=213

　　(二)PPTP VPN服務端配置

　　VPN服務端配置和常規一樣，具體界面如圖(二)和圖(三)：

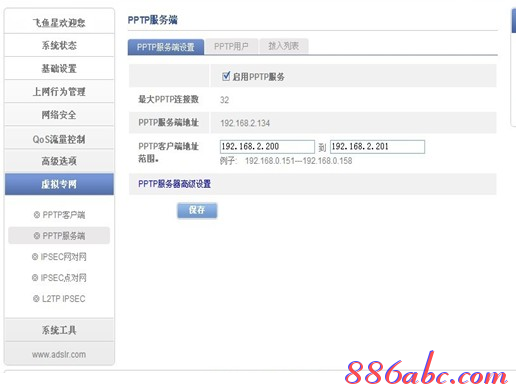

　　圖(二)PPTP VPN服務端配置

　　圖(三)建立PPTP VPN撥號用戶

　　(三)PPTP VPN客戶端配置

　　首先按照常規方式配置VPN客戶端，具體界面如圖(四)：

　　圖(四)PPTP VPN客戶端配置

　　在完成以上配置步驟后，此時分公司的計算機可以通過VPN訪問到總公司192.168.2.0/24網段計算機，但要進一步訪問總公司內部三層交換機下的192.168.1.0/24網段，還需要在分公司路由器上添加一條靜態路由，具體界面如圖(五)：

　　圖(五)PPTP VPN客戶端配置靜態路由

　　通過以上配置，便可輕松實現用戶的需求。
